Reconnaissance des armatures par Ferroscan d'un bâtiment tertiaire
Expertise
- Sondage visuel
- Diagnostic structurel
Maîtrise d'Ouvrage
AJBEGMS
Adresse
9, rue Gustave Eiffel
91100 Corbeil-Essonnes
Objectif

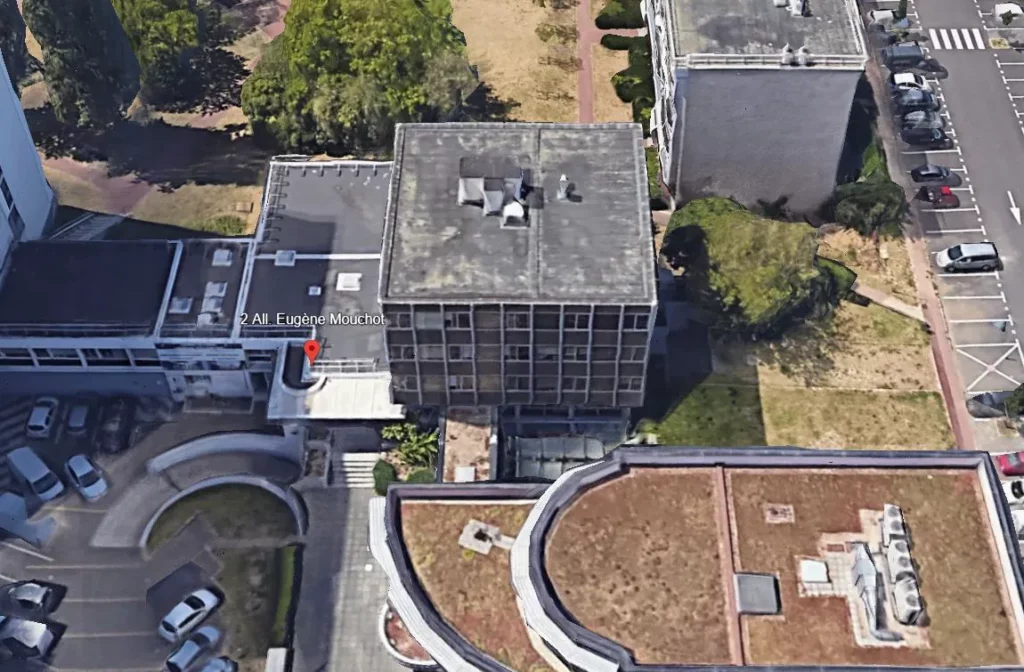

Dans le cadre d’une opération de diagnostic, SODIAGS est intervenu pour réaliser un sondage structurel par Ferroscan sur un bâtiment à usage de bureaux.
Cette mission avait pour objectif de mieux connaître la constitution de plusieurs éléments porteurs de l’ouvrage et d’identifier les caractéristiques apparentes des armatures présentes dans la structure en béton armé. Les investigations ont porté sur différents éléments structurels, notamment des dalles, une poutre et un poteau.Une campagne de reconnaissance des structures existantes
Lors d’un projet de rénovation, de réhabilitation ou de modification d’un bâtiment existant, la connaissance précise de la structure constitue une étape essentielle avant toute intervention.
Les documents disponibles ne permettent pas toujours de connaître avec précision la composition des éléments porteurs ou la disposition des armatures. Une campagne de reconnaissance structurelle permet alors de compléter les informations existantes grâce à des investigations réalisées directement sur site.
Dans le cadre de cette mission, plusieurs zones représentatives du bâtiment ont été sélectionnées afin d’effectuer des relevés sur différents éléments en béton armé.
Investigations réalisées par Ferroscan
Les reconnaissances ont été réalisées à l’aide d’un appareil de détection des armatures de type Ferroscan. Cette technologie permet notamment de localiser les armatures présentes dans le béton et d’obtenir des informations sur leur disposition.
Les investigations ont porté sur plusieurs éléments structurels du bâtiment :

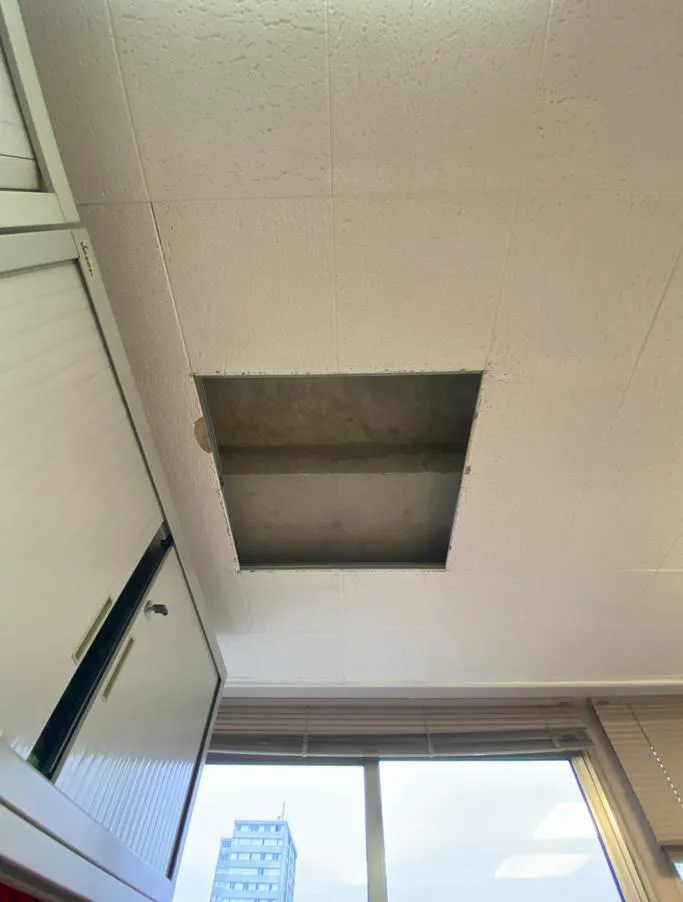

- une dalle située en partie haute du bâtiment ;
- une poutre structurelle ;

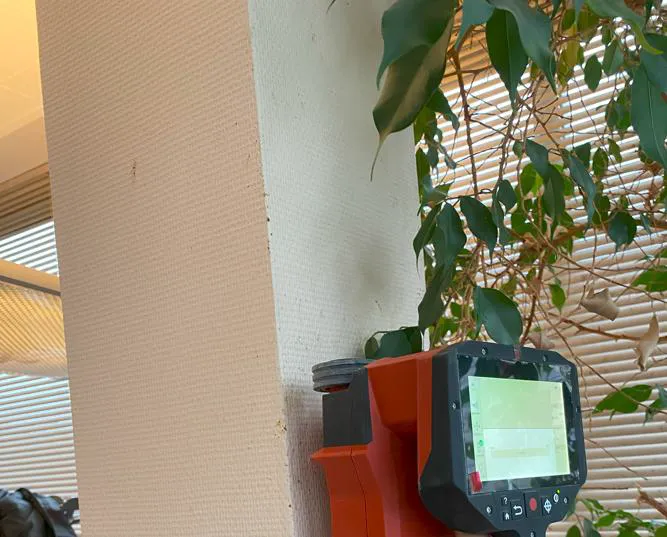

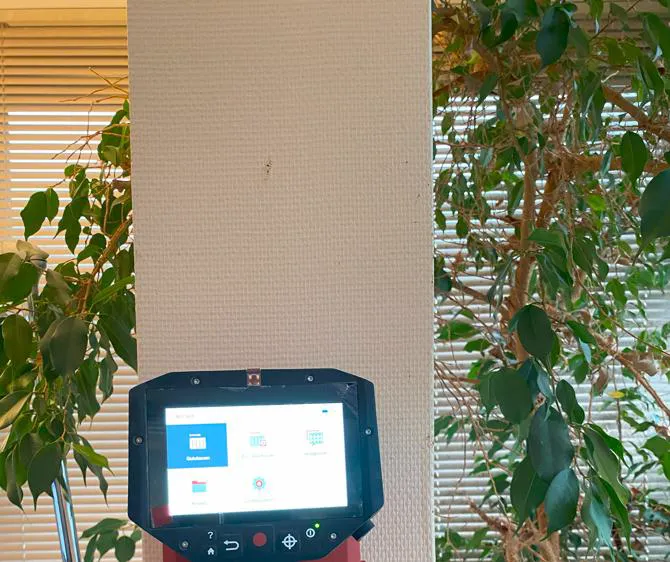

- un poteau en béton armé ;
- une seconde zone de dalle.
Les zones investiguées ont fait l’objet d’un repérage préalable afin de localiser précisément les sondages et de permettre une exploitation cohérente des relevés réalisés.
- Absence de poteau au niveau du mur.
- Poteau et contreventement calcinés.
- Poteaux en bois écroulés.
Poteau et contreventement calcinés.

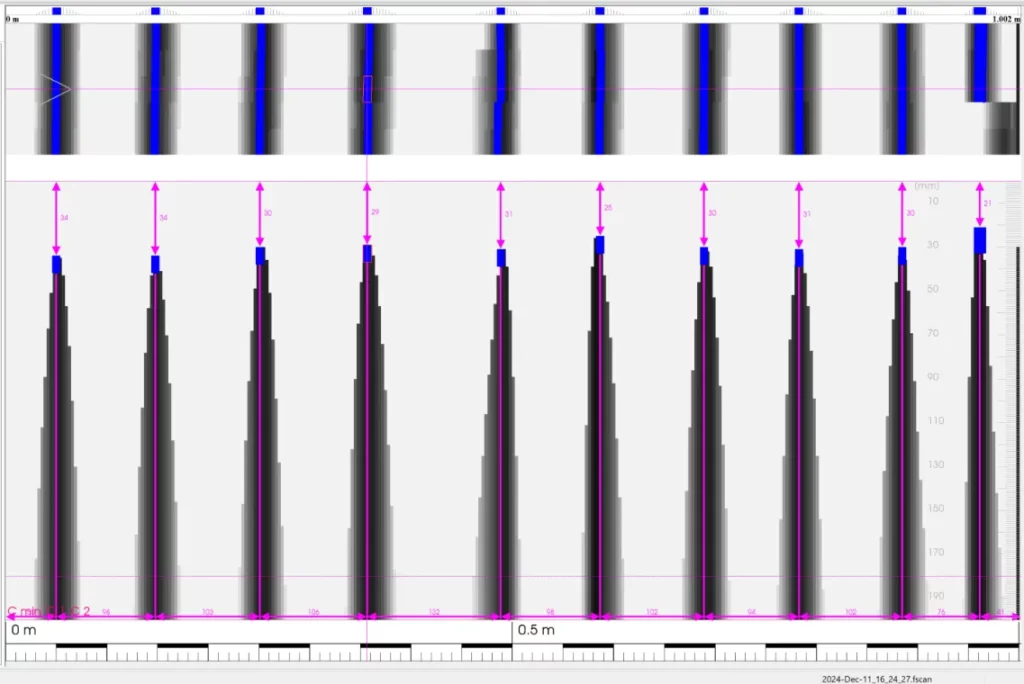

Analyse des armatures des éléments en béton armé
Les sondages réalisés ont permis d’identifier la présence et l’organisation des armatures au sein des différents éléments étudiés.
Les investigations ont notamment porté sur :
- la localisation des aciers ;
- leur orientation ;
- leur espacement ;
- leur profondeur d’enrobage ;
- l’évaluation de leurs caractéristiques dimensionnelles.
L’analyse a permis de distinguer les différentes directions d’armatures présentes dans les éléments investigués, notamment les aciers longitudinaux et transversaux.
Ces données constituent des informations importantes pour améliorer la connaissance de la structure existante et accompagner les études nécessaires dans le cadre du projet.
Une méthodologie adaptée au diagnostic de structures existantes
La reconnaissance structurelle nécessite une méthodologie rigoureuse afin de cibler les zones pertinentes et d’obtenir des données exploitables.
L’intervention comprend généralement plusieurs étapes :
●Repérage des zones à investiguer
Les éléments structurels concernés sont identifiés en fonction des besoins du projet et des informations recherchées.
●Investigations sur site
Des relevés sont ensuite réalisés directement sur les éléments sélectionnés afin de détecter la présence et la disposition des armatures.
●Analyse des résultats
Les données collectées permettent d’établir une représentation des caractéristiques observées sur les zones investiguées.
●Restitution des investigations
Les résultats sont synthétisés dans un rapport de reconnaissance permettant de présenter la méthodologie employée, les zones sondées et les principales observations réalisées.
L'intérêt d'une reconnaissance structurelle avant travaux
Une reconnaissance des structures existantes peut s’avérer indispensable avant la réalisation de travaux susceptibles d’impacter un bâtiment.
Elle peut notamment être utile dans le cadre :
- d’un projet de rénovation ;
- d’une réhabilitation lourde ;
- d’une modification de structure ;
- d’une création d’ouverture ;
- d’un changement de destination ;
- d’une surélévation ;
- d’une étude de faisabilité ;
- ou encore d’une expertise technique.
La détection des armatures permet notamment de mieux comprendre la constitution des éléments en béton armé et de disposer d’informations complémentaires avant la définition d’éventuels travaux.
L'expertise SODIAGS en diagnostic structurel
À travers cette mission, SODIAGS a mobilisé son savoir-faire en diagnostic structurel et reconnaissance des ouvrages existants.
Les investigations réalisées sur site ont permis de recueillir des informations sur plusieurs éléments porteurs du bâtiment afin d’améliorer la connaissance de leur constitution.
SODIAGS accompagne les maîtres d’ouvrage, architectes, bureaux d’études et professionnels du bâtiment dans leurs projets nécessitant des investigations sur des structures existantes.
Chaque intervention est adaptée aux spécificités de l’ouvrage, aux contraintes du site et aux objectifs du projet.
